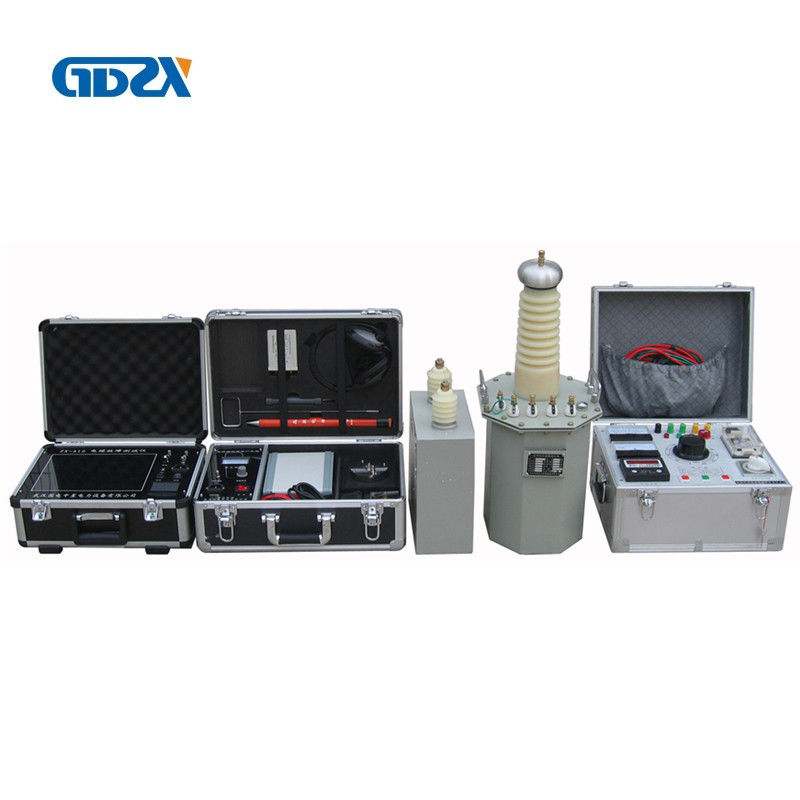

পোর্টেবল ডিজিটাল আন্ডারগ্রাউন্ড 35 কেভি কেবল দূরত্ব পরীক্ষা টেবিলে ফল্ট লোকেটার

জেডএক্স-এ 10 তারের ফল্ট পরীক্ষক

ZX-A10 CABLE FAULT LOCATOR integrated industrial embedded computer platform, Network Communications Service and USB communication system. জেডএক্স-এ 10 ক্যাবল ফল্ট লোকেটার ইন্টিগ্রেটেড শিল্প এম্বেডেড কম্পিউটার প্ল্যাটফর্ম, নেটওয়ার্ক যোগাযোগ পরিষেবা এবং ইউএসবি যোগাযোগ ব্যবস্থা। The device consists 3 parts: main system, fault locator and cable line tester. ডিভাইসে 3 টি অংশ রয়েছে: প্রধান সিস্টেম, ফল্ট লোকেটার এবং তারের লাইন পরীক্ষক। It is used for cable fault location, cable line and depth test and daily maintenance of cable data. এটি তারের ফল্ট লোকেশন, তারের লাইন এবং গভীরতা পরীক্ষা এবং তারের ডেটার দৈনিক রক্ষণাবেক্ষণের জন্য ব্যবহৃত হয়। It can also be used for signal cable fault location for railway station and airport. এটি রেলস্টেশন এবং বিমানবন্দরগুলির জন্য সিগন্যাল তারের ত্রুটি লোকেশনের জন্যও ব্যবহার করা যেতে পারে।

বৈশিষ্ট্য:

1. Embedded computer system into cable fault locator. 1. কেবল কম্পিউটার ত্রুটি লোকেটার এম্বেড কম্পিউটার সিস্টেম। Lithium-power supply for convenient field tests. সুবিধাজনক ক্ষেত্র পরীক্ষার জন্য লিথিয়াম শক্তি সরবরাহ।
2. 12.1 ইঞ্চি টাচ-স্ক্রিন এবং উইন্ডোজ এক্সপি সিস্টেম।
3. USB interface. 3. ইউএসবি ইন্টারফেস। 5 sampling frequency between 6.25 MHz to 100MHz for cable of different length. বিভিন্ন দৈর্ঘ্যের তারের জন্য 5 টি স্যাম্পলিং ফ্রিকোয়েন্সি 6.25 মেগাহার্জ থেকে 100 মেগাহার্টজ।
৪. অটো ইয়ার্ক ফল্ট পয়েন্ট এবং দূরত্বটি প্রদর্শন করে, ডাবল কার্সারের চলাচল 0.15 মিটার থেকে সঠিক হতে পারে।

5. তরঙ্গরূপটি সংকোচনের সাথে বা অবাধে প্রসারিত হতে পারে।

System. সিস্টেম এলোমেলোভাবে দুটি তরঙ্গরূপ প্রদর্শন করে যা আপনার রেফারেন্সের জন্য স্ট্যান্ডার্ড ওয়েভফর্মের কাছাকাছি।
7. আপনার রেফারেন্সের জন্য মোট 40 জি তরঙ্গরূপ এবং সাইট ওয়্যারিং ডায়াগ্রাম
8. স্মার্ট মডুলার স্যাম্পলারটি সাইট ওয়্যারিংগুলি প্রতিস্থাপন করতে, স্যাম্পলিংটি সুরক্ষা নিশ্চিত করার জন্য এইচভিয়ের সাথে সম্পূর্ণ পৃথক পৃথক।

অ্যাপ্লিকেশন:
1. ওপেন সার্কিট, শর্ট সার্কিট, কম প্রতিরোধের, উচ্চ প্রতিরোধের ফুটো, উচ্চ প্রতিরোধের ব্যর্থতা ফ্ল্যাশওভার সহ বিভিন্ন ভোল্টেজের স্তর, বিভিন্ন বিভাগ এবং বিভিন্ন মাধ্যমের জন্য পরীক্ষার তারের ফল্ট।
2. রেলস্টেশন, বিমানবন্দর জন্য সংকেত তারের ফল্ট পরীক্ষা করা।
3. পরীক্ষার তরঙ্গ প্রচারের গতির তারের দৈর্ঘ্যটি জানা যায়।
4. তারের রুট এবং গভীরতা পরীক্ষা করা।
5. প্রদর্শন মোড: 12.1 ইঞ্চি এলসিডি (উইন্ডোজ এক্সপি)
6. মেমরি মোড: ফিক্সড এবং অস্থাবর 20 জি / 2 জি
Test. পরীক্ষার পদ্ধতি: লো-ভোল্টেজের পালস পদ্ধতি, ইমপ্লাস ফ্ল্যাশ-ওভার সার্কিট পদ্ধতি, ফ্ল্যাশওভার ভোল্টেজ পদ্ধতি
8. পরীক্ষার দূরত্ব: 40km এর চেয়ে কম নয়
9. সংক্ষিপ্ততম পরীক্ষার দূরত্ব (অন্ধ অঞ্চল): 5-10 মি
10. অবস্থান ত্রুটি: ± 0.2 মি
১১. পরীক্ষার ত্রুটি: ± 1% এর চেয়ে কম
12. স্যাম্পলিং ফ্রিকোয়েন্সি: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (স্ব-অভিযোজন)
13. পাওয়ার: এসি 220V ± 10% ডিসি 12 ভি (7 এএইচ)
14. সর্বোচ্চ ক্ষমতা সহনশীলতা: 4 ঘন্টা

পাথ বিশ্লেষক প্রযুক্তিগত বৈশিষ্ট্য:
1. সংকেত ফ্রিকোয়েন্সি: 15KHz সাইন ওয়েভ
2. আউটপুট শক্তি: Pomax≥100W
3. আউটপুট প্রতিবন্ধকতা: জো = জেডিসি
৪. কম্পন মোড: বেমানান
5. নেট ওজন: 9.8 কেজি
6. পরিবেষ্টনের তাপমাত্রা: -10 ℃ ~ + 40 ℃
7. সামগ্রিক মাত্রা: 180 মিমি × 300 মিমি × 400 মিমি
8. আপেক্ষিক আর্দ্রতা: RH≤85% (25 ℃)

আবেগ জেনারেটর

1. ডিসি আউটপুট: 32kV, অবিচ্ছিন্ন নিয়মিত

2. বাহ্যিক ক্যাপাসিট্যান্স: 1 ~ 8 এফ

3. প্রভাব সময়: 1 ~ 6 সেকেন্ড

4. সর্বাধিক নাড়ি শক্তি: 400 ~ 1800J

5. সর্বাধিক আউটপুট বর্তমান: 40 এমএ

6. ভোল্টেজ ইঙ্গিত ত্রুটি: + 2%

7. সরবরাহ ভোল্টেজ: 220VAC 50Hz

8. পরিবেষ্টনের তাপমাত্রা: -10 ℃ ~ + 50 ℃

9. ভলিউম: 380 x 260 x 260 মিমি
