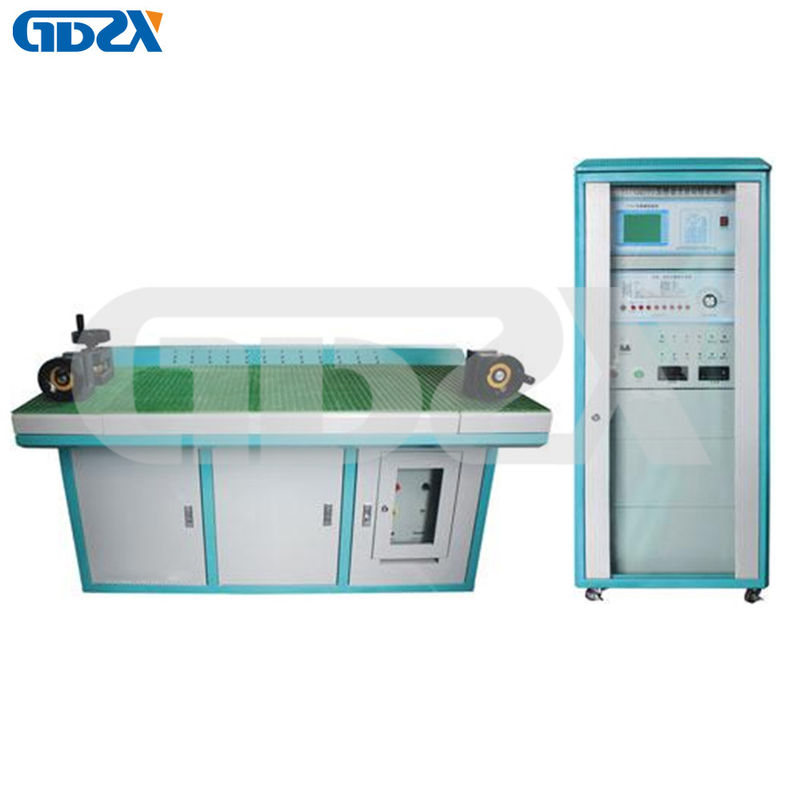

সম্পূর্ণ স্বয়ংক্রিয় যন্ত্র ট্রান্সফর্মার পরীক্ষার সরঞ্জাম / সিস্টেম টেস্ট বেঞ্চ

বৈশিষ্ট্য:

1. সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার বিছানা পরিমাপ, নিয়ন্ত্রণ এবং প্রদর্শনের জন্য একক চিপের উপর ভিত্তি করে

২. অফিস অটোমেশন অর্জনের জন্য কম্পিউটার ইন্টারফেস সহ, কাজের দক্ষতা আগের চেয়ে অনেক বেশি

৩. বৃহত্তর এলসিডি স্ক্রিন, ব্যবহারকারী-বান্ধব অপারেশন ইন্টারফেস, বিশাল পরিমাপের তথ্য

4. স্বয়ংক্রিয়ভাবে যন্ত্র ট্রান্সফর্মার পরিমাপ করুন, স্বয়ংক্রিয়ভাবে ভোল্টেজ বর্তমান লোডিং বাক্সটি স্যুইচ করুন

৫. ভাল ক্যাপচার ফাংশন, ত্রুটি সম্পর্কে ব্যবহারকারীকে সময়োপযোগী প্রতিবেদন

6. নির্ভুলতা: 2

The. পরীক্ষিত ট্রান্সফরমারের সাথে স্ট্যান্ডার্ড ট্রান্সফর্মার একই টার্ন অনুপাতের প্রয়োজন হয় না, পরীক্ষার ট্রান্সফরমারের রেটযুক্ত মানের চেয়ে রেটড প্রাথমিক ভোল্টেজ বা রেটড প্রাথমিক ট্রান্সফর্মারের রেটমান প্রাইমেন্ট বর্তমান যতক্ষণ না চালিত হতে পারে ।

প্রযুক্তিগত সূচক:

1. কাজের শর্ত

1) তাপমাত্রা: 5 ℃ ~ 40 ℃

2) আপেক্ষিক আর্দ্রতা: <80% (25 ℃)

3) উচ্চতা: <2500 মি

4) পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি: 50Hz ± 0.5Hz

5) পাওয়ার সাপ্লাই ভোল্টেজ: 220V ± 5V

2. পরিমাপ পরিসীমা

1) ইন-ফেজ উপাদান (%): 0.0001 ~ 200.0 রেজোলিউশন: 0.0001

2) চতুর্ভুজ উপাদান (সর্বনিম্ন): 0.001 ~ 999.9 রেজোলিউশন 0.001

3) প্রতিবন্ধক: (ডাব্লু): 0.0001 ~ 60.0 রেজোলিউশন: 0.0001

4) ভর্তিকরণ (এমএস): 0.0001 ~ 60.0 রেজোলিউশন: 0.0001

3. বেসিক ত্রুটি

1) পর্যায়ের অংশে: ডিএক্স = ± (এক্স × 2% + ওয়াই × 2% ± 2 ডি)

2) অরথোগোনাল উপাদান: ডিওয়াই = ± (এক্স × 2% + ওয়াই × 2% ± 5 ডি)

"এক্স" "ওয়াই" —— উপকরণের প্রদর্শন মান, "5 ডি" —— উপকরণের পরিমাণের ত্রুটি

3) শতাংশ: 1

কর্মক্ষেত্র:

1) বর্তমান (1% -149%) ইন (ইন = 5 এ); (5% -149%) ইন (ইন = 1 এ)

5. কাজের ভার: বর্তমান: Tx <0.12Ω cosΦ = 1 এর সাথে সম্পর্কিত

P. ধ্রুবতার ত্রুটি ইঙ্গিত: 5% এর উপরে ওয়ার্কিং রেট করার সময় মেরুতা ইঙ্গিত থাকতে হবে, ত্রুটি> 180%, দ্রষ্টব্য: যদি রেটিং ওয়ার্কিং 10% এর বেশি হয়ে থাকে তখন যদি কোনও ধরণের ধনাত্মকতা স্মরণ করিয়ে না দেওয়া থাকে তবে এটি সফ্টওয়্যার ব্যর্থতা, বৃদ্ধি করবেন না যন্ত্রটি পোড়া না করার জন্য আর কোনও কারেন্ট করুন

7. টার্ন অনুপাত ত্রুটি ইঙ্গিত

1) বর্তমানের 5% এর উপরে রেট দেওয়ার সময় টার্ন রেশিও ত্রুটির ইঙ্গিত থাকতে হবে> ত্রুটি> 30%

8. নিরোধক এবং পরীক্ষা বিবৃতি সহ্য

1) টার্মিনাল টিএক্স গ্রাউন্ডিং টার্মিনালের সাথে যুক্ত

2) কে এবং ডি উভয় টার্মিনাল গ্রাউন্ডিং টার্মিনালের সাথে সংযুক্ত নয়

3) পাওয়ার সাপ্লাই সকেট 1.5 কেভি কেস, সময়: 1 মিনিট সহ্য করতে পারে
