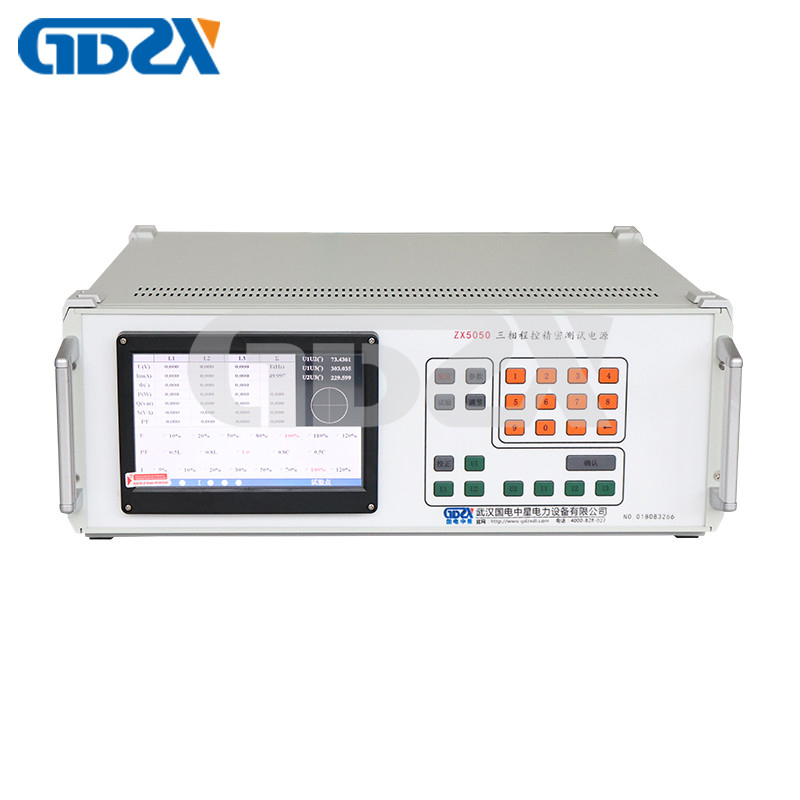

ZX5050 বৈদ্যুতিক শক্তি মিটার ফিল্ড ক্যালিব্রেশন যন্ত্র এসি ডিসি মিটার ক্যালিব্রেশন

ZX5050 থ্রি-ফেজ প্রোগ্রামযোগ্য পরীক্ষার পাওয়ার সাপ্লাই একটি ইন্টিগ্রেটেড মিটার উত্স কাঠামো গ্রহণ করে, একটি এমবেডেড সিস্টেম ব্যবহার করে, একটি বড় স্ক্রিন টিএফটি রঙ এলসিডি ডিসপ্লে, টাচ স্ক্রিন, সিপিএলডি চিপ,এবং একটি সিরিজ উন্নত ডিভাইস যেমন উচ্চ নির্ভুলতা A / D, ডি / এ, ইত্যাদি এটি আকারে ছোট এবং হালকা ওজন, এবং ব্যাপকভাবে বিদ্যুৎ মিটারিং শিল্প, বিদ্যুৎ পরীক্ষাগার, এবং অন্যান্য সংশ্লিষ্ট বিভাগে ব্যবহার করা যেতে পারে,সাইটের উপর বহন এবং ব্যবহার করা সহজ করে তোলে.

1. টাচ স্ক্রিন কন্ট্রোল প্যানেল এবং ফেস মাস্ক বোতামটি প্রচুর পরিমাণে তথ্য প্রদর্শন করতে ব্যবহৃত হয়, যা ব্যবহার করা সহজ এবং সুবিধাজনক।

2. ভোল্টেজ, বর্তমান, ফ্রিকোয়েন্সি, ফেজ, সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি, দৃশ্যমান শক্তি, শক্তি ফ্যাক্টর ইত্যাদি প্যারামিটার প্রদর্শন করে।

3এটিতে একাধিক সুরক্ষা ফাংশন রয়েছেঃ বর্তমান সীমাবদ্ধতা সুরক্ষা, পাওয়ার এম্প্লিফায়ার সুরক্ষা, ভোল্টেজ শর্ট সার্কিট সুরক্ষা, বর্তমান ওপেন সার্কিট সুরক্ষা, পাওয়ার এম্প্লিফায়ার তাপ সুরক্ষা,এবং অন্যান্য কাজ.

4. ইন্টেলিজেন্ট গিয়ারঃ যন্ত্রের অনুমোদিত আউটপুট পরিসরের মধ্যে, ব্যবহারকারীরা অবাধে প্রতিটি তিন-ফেজ ভোল্টেজ এবং বর্তমানের নামমাত্র ভোল্টেজ এবং বর্তমান গিয়ার সেট করতে পারেন।পরীক্ষার পয়েন্ট এবং ভোল্টেজ এবং বর্তমানের সামঞ্জস্যের বিবরণ ব্যবহারকারীর দ্বারা সেট করা নামমাত্র গিয়ার মানকে বোঝায়, যা ব্যবহারকারীদের জন্য কাজ করা সহজ করে তোলে।

5. সহজ অপারেশন জন্য সমৃদ্ধ ভোল্টেজ, বর্তমান, এবং ফেজ পরীক্ষা পয়েন্ট।

6সহজ কম্পিউটার নিয়ন্ত্রণ এবং সফটওয়্যার আপগ্রেডের জন্য RS232 সিরিয়াল পোর্ট দিয়ে সজ্জিত।

1. পাওয়ার আউটপুট

1) ভোল্টেজঃ 10 ~ 450V (অভ্যন্তরীণ ভোল্টেজ পরিসীমা 57.7, 100, 220V, 380V), আউটপুট পাওয়ার 20VA।

2) বর্তমানঃ 0.001-20A (অভ্যন্তরীণ বর্তমান পরিসীমা 0.2, 1, 5, 20A), আউটপুট শক্তি 20VA. (বর্তমান 0-100A কাস্টমাইজ করা যাবে)

3) আউটপুট ফ্রিকোয়েন্সিঃ 45-65Hz।

4) আউটপুট ফেজঃ 0-359.99 °.

5) স্থিতিশীলতাঃ ভোল্টেজ এবং বর্তমান 0.02%. (2 মিনিট)

6) বিকৃতিঃ ভোল্টেজ এবং বর্তমানের বিকৃতি 0.5% এর বেশি নয় (অ-ক্যাপাসিটিভ লোড)

2. আউটপুট এবং প্রদর্শন নির্ভুলতা

প্রকল্প: প্রস্তাব

ভোল্টেজঃ ৪টি গুরুত্বপূর্ণ সংখ্যা

ফ্রিকোয়েন্সিঃ 0.001Hz

ফেজঃ ০.০১°

পাওয়ার ফ্যাক্টরঃ ০।001

সক্রিয় শক্তিঃ 4 টি গুরুত্বপূর্ণ সংখ্যা

প্রতিক্রিয়াশীল শক্তিঃ 4 টি গুরুত্বপূর্ণ সংখ্যা

দৃশ্যমান শক্তিঃ ৪টি গুরুত্বপূর্ণ সংখ্যা

3. সাধারণ আউটপুট নিয়ন্ত্রণ পরীক্ষার পয়েন্ট

1) ভোল্টেজ পরীক্ষার পয়েন্টঃ 80%, 90%, 100%, 110%, 120%.

2) বর্তমান পরীক্ষার পয়েন্টঃ 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) ধাপ পরীক্ষার পয়েন্টঃ 0.5L, 0.86L, 1.0০.৮৬ সি, ০.৫ সি।

4) ত্রি-ফেজ ভোল্টেজ এবং বর্তমানের ব্যাপ্তি পৃথকভাবে সামঞ্জস্য করা যেতে পারে, 10%, 1%, 0.1% এবং 0.01% এর সামঞ্জস্যের সূক্ষ্মতার সাথে; 125% পর্যন্ত পরিসীমা সামঞ্জস্য করুন।

৫) ত্রি-ফেজ ভোল্টেজ এবং বর্তমানের ফেজ এবং পাওয়ার ফ্যাক্টরগুলিও পর্যায়ে সামঞ্জস্য করা যেতে পারে, যথাক্রমে 10 °, 1 °, 0.1 ° এবং 0.01 ° এর সামঞ্জস্যের সূক্ষ্মতার সাথে।

৬) ইউবি এবং ইউসিও ইউএ-র ধাপ আলাদাভাবে সামঞ্জস্য করতে পারে।

7) ফ্রিকোয়েন্সি সামঞ্জস্য করা হয়, যথাক্রমে 5Hz, 1Hz, 0.1Hz, এবং 0.01Hz এর সামঞ্জস্যের সূক্ষ্মতার সাথে তিন-ফেজ ভোল্টেজ এবং বর্তমান একসাথে সামঞ্জস্য করে।

4পাওয়ার সাপ্লাইঃ এক-ফেজ এসি 182-262V, 50/60Hz।

5বাইরের আকারঃ 500 × 600 × 178mm

6ওজনঃ ২৭ কেজি।
