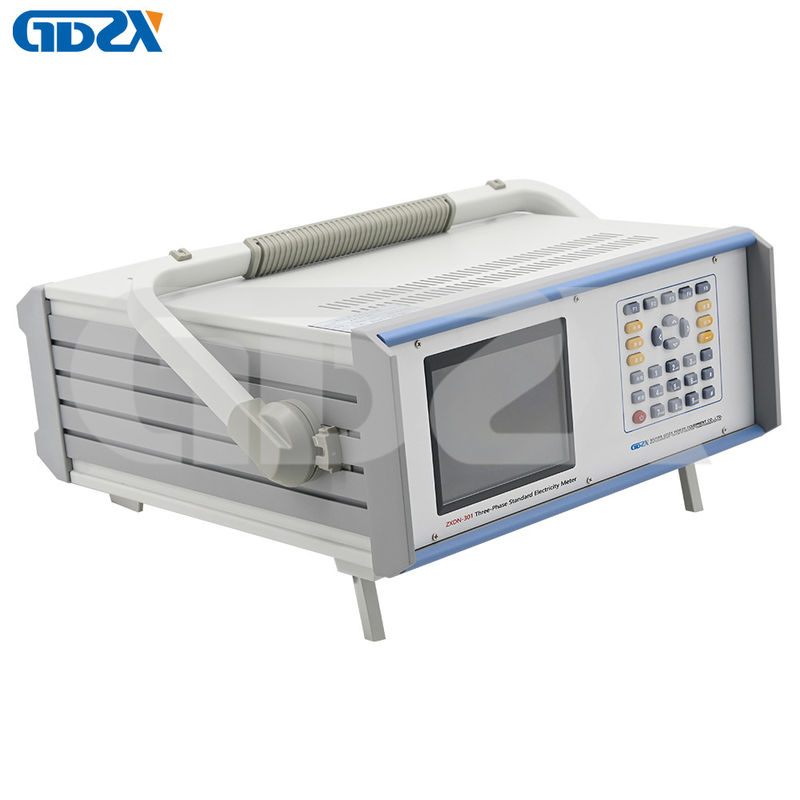

ZXDN-301 3 ফেজ স্ট্যান্ডার্ড রেফারেন্স এনার্জি মিটার ক্লাস 0.02 220V

• স্ট্যান্ডার্ড পোর্টেবল অ্যালুমিনিয়াম কেস, ছোট ভলিউম (বর্তমানে অভ্যন্তরীণ অনুরূপ পণ্যগুলির ভলিউম 355 × 145 × 185 মিমি) হালকা ওজন (7.5 কেজি), বহন করা আরও সুবিধাজনক।


• বিস্তৃত পরিসীমা পরিমাপঃ ভোল্টেজ পরিমাপ পরিসীমা (ফেজ ভোল্টেজ): 1 ~ 560V
  বর্তমান পরিমাপের পরিসীমাঃ 10mA ~ 120A


• পরিমাপের একাধিক পদ্ধতিঃ এটি এসি ভোল্টেজ, বর্তমান, শক্তি (সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি,বিভিন্ন ওয়্যারিং মোডের অধীনে 4 টি কোয়ার্ডারে যেমন একক-ফেজ, তিন-ফেজ চার-ক্যার Y / তিন-ক্যার Δ; প্রতিক্রিয়াশীল শক্তি এবং বৈদ্যুতিক শক্তি বিভিন্ন উপায়ে পরিমাপ করা যেতে পারে, যেমন সত্য প্রতিক্রিয়াশীল শক্তি,বর্গক্ষেত্র প্রতিক্রিয়াশীল শক্তি এবং কৃত্রিম নিরপেক্ষ প্রতিক্রিয়াশীল শক্তি.


• মাল্টি-ফাংশনাল পরিমাপঃ
  A. ভোল্টেজ, বর্তমান, ফেজ, ফ্রিকোয়েন্সি, সক্রিয় ক্ষমতা, প্রতিক্রিয়াশীল ক্ষমতা, শক্তি ফ্যাক্টর, ত্রুটি এবং অন্যান্য মৌলিক পরিমাপ ফাংশন।
  B. ভোল্টেজ, বর্তমান এবং পাওয়ার স্থিতিশীলতা পরিমাপ (পর্যন্ত 5 পাওয়ার স্থিতিশীলতা অ্যালগরিদম) ।
  C. ভোল্টেজ এবং বর্তমানের তিন-ফেজ অ্যাম্প্লিচুড অ্যাসমিট্রি পরিমাপ।
  D. ভোল্টেজ এবং বর্তমানের তিন-ফেজ ভারসাম্যহীনতা পরিমাপ।
  E. ফেজ ডিসালাইনমেন্টের পরিমাপ।
  এফ. ভেক্টর গ্রাফ প্রদর্শন, বিভিন্ন ভেক্টর গ্রাফ প্রদর্শন পদ্ধতি (ঘড়ির কাঁটার দিকে ঘুরানো, ঘড়ির কাঁটার বিরুদ্ধে ঘুরানো; 12:00 o'clock, 3:00 o'clock বেস অবস্থান ঐচ্ছিক; রেফারেন্স ডেটাম ভেরিয়েবল;পর্যায় প্রদর্শন মোড: 0 ~ 360 ° বা ± 180 ° সেট করা যেতে পারে) বিভিন্ন প্রদর্শন অভ্যাস পূরণ করতে।
  জি। তরঙ্গের আকার প্রদর্শন, হারমোনিক বিশ্লেষণ, বিকৃতি গণনা। বর্ণালী গ্রাফ প্রদর্শন; হারমোনিক ব্যাপ্তি, সামগ্রী, ফেজ প্রদর্শন করতে পারে। বর্ণালী ডায়াগ্রাম বৃহত্তরকরণের ফাংশন আছে।
  H. চাহিদা পরিমাপ
  I. মহাশূন্যে চৌম্বকীয় অনুঘটকতার পরিমাপ।
  J. ডিভাইসের একই প্রান্তে চাপ পতনের পরিমাপ।
  K. মিটার ধ্রুবক এবং ফ্রিকোয়েন্সি পরিমাপ করুন।
  L. মৌলিক তরঙ্গ শক্তি পরিমাপ।
  M. একই সময়ে তিনটি ভিন্ন ধরনের মিটারের ত্রুটি (সক্রিয় ক্ষমতা, প্রতিক্রিয়াশীল ক্ষমতা, দৃশ্যমান, ভোল্টেজ এবং বর্তমান) যাচাই করা যায়।
  N.3 পালস আউটপুট, ধ্রুবক পৃথকভাবে সেট করা যেতে পারে (স্বয়ংক্রিয় বা ম্যানুয়াল সেটিং), ধ্রুবক ধরনের পৃথকভাবে সেট করা যেতে পারেঃ সক্রিয় ক্ষমতা, প্রতিক্রিয়াশীল ক্ষমতা, দৃশ্যমান, ভোল্টেজ, বর্তমান।
  O. এটি তিনটি একক-ফেজ মিটার দিয়ে গঠিত ডিভাইসের ব্যাপক ত্রুটি যাচাই করতে পারে।
  P. তিনটি সিঙ্গল-ফেজ স্ট্যান্ডার্ড মিটার হিসেবে ব্যবহার করা যেতে পারে।


• মৌলিক তরঙ্গ শক্তি পরিমাপঃ এটি পূর্ণ শক্তি পরিমাপ করতে পারে (মৌলিক তরঙ্গ এবং হারমোনিক তরঙ্গ শক্তি সহ), এবং শুধুমাত্র মৌলিক তরঙ্গ শক্তি পরিমাপ করতে পারে।


• বৈদ্যুতিক শক্তির ত্রুটি যাচাইকরণঃএটি বৈদ্যুতিক শক্তি মিটার এবং বৈদ্যুতিক শক্তি মিটার যাচাইকরণ ডিভাইসের বৈদ্যুতিক শক্তি পরিমাপের ত্রুটি এবং স্ট্যান্ডার্ড বিচ্যুতির আনুমানিক মান যাচাই করতে পারে. এবং চাপ সংখ্যা, calibration ধ্রুবক কাজ দক্ষতা উন্নত করতে স্বয়ংক্রিয়ভাবে সেট করা যেতে পারে.বিশেষ করে মাল্টি ধ্রুবক মান মিটার এবং বিদ্যুৎ মিটার জন্য ক্যালিব্রেশন ডিভাইস ব্যবহার করা আরো সুবিধাজনক. বিশেষ ক্ষতিপূরণ প্রযুক্তি, ছোট লোড, কারণ লোড খুব ছোট (শক্তি পালস ফ্রিকোয়েন্সি খুব কম) ভুল লাফ খুব বড় কারণ হবে না। বর্তমান ত্রুটি প্রদর্শন,স্ট্যান্ডার্ড ডিভিয়েশন অনুমান, গড় ত্রুটি।


• হারমোনিক বিশ্লেষণঃ পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজের বিশ্লেষণ, বর্তমান হারমোনিকের 51 গুণ কম।


• তথ্য এবং গ্রাফিকাল প্রদর্শনঃ স্বজ্ঞাতভাবে পরিমাপ অবস্থা এবং বিভিন্ন পরিমাপ তথ্য প্রদর্শন করতে পারেন। স্বজ্ঞাতভাবে পরিমাপ ভোল্টেজ, বর্তমান তরঙ্গরূপ, ভোল্টেজ,বর্তমান ফেজ ভেক্টর চিত্র, হারমোনিক বিশ্লেষণ তরঙ্গ বার ডায়াগ্রাম।


• ম্যানুয়াল বা অটোমেটিক রেঞ্জ স্যুইচিং।


• স্টোরেজ ফাংশন সহ, ৩০ টি গ্রুপের ডেটা রেকর্ড সংরক্ষণ করতে পারে এবং শর্ত অনুযায়ী পুনরুদ্ধার করা যেতে পারে।


• পিনইন ইনপুট পদ্ধতির সাথেঃ চীনা অক্ষর, অক্ষর, প্রতীক ইনপুট করতে পারেন


• তারেরঃ বিস্তৃত বর্তমান ইনপুট টার্মিনাল সাধারণ, তারের পরিবর্তন না করে বর্তমান পরিবর্তন করুন, ব্যবহার করা সহজ।


• বহুমুখীঃ স্ট্যান্ডার্ড মিটার হিসাবে ব্যবহার করা যেতে পারে, এছাড়াও বিদ্যুৎ মিটার যাচাইকরণ ডিভাইস পরীক্ষক হিসাবে ব্যবহার করা যেতে পারে। একা ব্যবহার করা যেতে পারে, এছাড়াও পিসি যোগাযোগ রিমোট কন্ট্রোল সঙ্গে ব্যবহার করা যেতে পারে,যাচাইকরণ ডিভাইসের সাথেও ব্যবহার করা যেতে পারে.


• একাধিক যোগাযোগ ইন্টারফেসঃ RS485, RS232, ইউএসবি, অ্যাসিনক্রোন যোগাযোগ ব্যবহার করেঃ বাউড হার সেট করা যেতে পারে।


• 6.৪ ইঞ্চি ৬৪০×৪৮০ ডট ম্যাট্রিক্স টিএফটি রঙিন এলসিডি ডিসপ্লে, পরিষ্কার ডিসপ্লে, প্রাণবন্ত রঙ।


• অপারেশনঃ মানবিক নকশা, কার্যকারিতা যুক্তিসঙ্গত সমন্বয়, খুব সহজ অপারেশন।

প্রযুক্তিগত সূচকঃ

1সিগন্যাল রেঞ্জ
ভোল্টেজঃ 1 ~ 560V (ফেজ ভোল্টেজ)
বর্তমানঃ 10mA ~ 120A
ফ্রিকোয়েন্সিঃ 40 ~ 70 Hz
ইনপুট পলসঃ সর্বোচ্চ ২ মেগাহার্টজ (টিটিএল)
আউটপুট ফ্রিকোয়েন্সিঃ স্বয়ংক্রিয় ধ্রুবক ব্যবহার করুন, নামমাত্র পরিসরে, আউটপুট পালস ফ্রিকোয়েন্সি Fout: 60KHz
সঠিকতা ২।
1 ভোল্টেজ পরিমাপ (RMS): নির্ভুলতাঃ 0.02 (Rd%)
ব্যাপ্তিঃ ৩০ ভোল্ট, ৬০ ভোল্ট, ১২০ ভোল্ট, ২৪০ ভোল্ট, ৪৮০ ভোল্ট পাঁচটি গিয়ার, স্বয়ংক্রিয় এবং ম্যানুয়াল শিফট।
2 বর্তমান পরিমাপ (RMS): নির্ভুলতাঃ 0.02 (Rd%)
ব্যাপ্তিঃ 0.2a, 1A, 5A, 20A, 100A পাঁচটি গিয়ার, স্বয়ংক্রিয় এবং ম্যানুয়াল শিফট।
3 সক্রিয় শক্তি, সক্রিয় বৈদ্যুতিক শক্তি পরিমাপের নির্ভুলতাঃ 0.02 (Rd%)
4 প্রতিক্রিয়াশীল শক্তি এবং প্রতিক্রিয়াশীল বৈদ্যুতিক শক্তির পরিমাপের নির্ভুলতাঃ স্তর 0.05 (Rd%)
5 ফ্রিকোয়েন্সি পরিমাপঃ পরিমাপ পরিসীমাঃ 45 ~ 70Hz;
রেজোলিউশনঃ ০.০০০১ হার্জ;
নির্ভুলতাঃ ±0.01Hz।
6 ফেজ পরিমাপঃ পরিমাপ পরিসীমাঃ 0 ~ 359.999° (0 ~ ± 180°);
রেজোলিউশনঃ ০.০০১°;
নির্ভুলতাঃ ±0.02°।
একই প্রান্তের চাপ হ্রাস পরিমাপঃ
পরিমাপ পরিসীমাঃ 0 ~ 400mV;
রেজোলিউশনঃ ০.১ এমভি।
নির্ভুলতাঃ ± 0.02% ± 1mV।
চৌম্বকীয় অনুঘটক তীব্রতা পরিমাপঃ
পরিমাপ পরিসীমাঃ 0 ~ 0.25MT;
সঠিকতাঃ ± 10% ± 0.001MT।
9 হারমোনিক ভোল্টেজ পরিমাপঃ
2 ~ 10 বারঃ হারমোনিক সামগ্রী ≤ 30%; ত্রুটিঃ 0.1%
১১-২১ বারঃ হারমোনিক সামগ্রী ≤৩০%; ত্রুটিঃ ০.২%
22 ~ 51 বারঃ হারমোনিক সামগ্রী ≤30%; ত্রুটিঃ 0.5%
10 হারমোনিক বর্তমান পরিমাপঃ 2 ~ 51 বারঃ হারমোনিক সামগ্রী ≤ 50%; ত্রুটিঃ 0.1%
3. ইনপুট প্রতিবন্ধকতা
ভোল্টেজ ইনপুট ইম্পেডেন্সঃ ≥750K ω
বর্তমান ইনপুট প্রতিবন্ধকতাঃ 0.001 ω
4কর্মক্ষেত্র
তাপমাত্রাঃ 15 ~ 30 oC তাপমাত্রা সহগঃ 0.0005/ °C
প্রিহিটিং সময়ঃ ৩০ মিনিট
আর্দ্রতাঃ 45 ~ 80% r.h.
পাওয়ার সাপ্লাইঃ 220V ± 10% 50Hz ± 1%
বিদ্যুৎ খরচঃ ৫০ ভিএ বা তার কম
5. অন্যান্য
আয়তনঃ ৩৫৫×১৮৫×১৪৫ মিমি
ওজনঃ ৭.৫ কেজি
