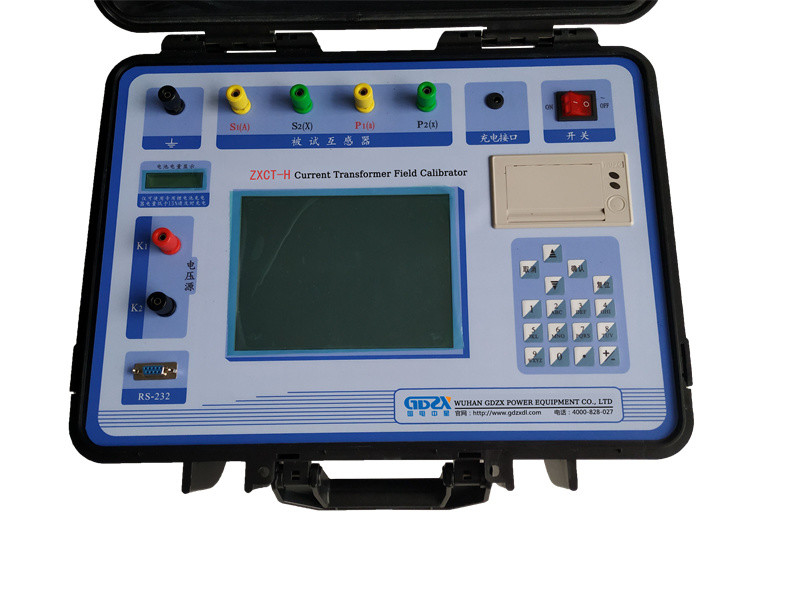

ZXCT-H বর্তমান ট্রান্সফরমার ফিল্ড ক্যালিব্রেটর

উচ্চ পারফরম্যান্স পূর্ণ স্বয়ংক্রিয় বর্তমান ট্রান্সফরমার ফিল্ড ক্যালিব্রেটর

পণ্যের প্রবর্তন

বিদ্যুৎ কেন্দ্র এবং সাবস্টেশনগুলির উচ্চ-ভোল্টেজ বৈদ্যুতিক শক্তি পরিমাপ ডিভাইস এবং বিপুল সংখ্যক ব্যবহারকারীর বৈদ্যুতিক শক্তি পরিমাপ ডিভাইস,বিদ্যুৎ উৎপাদনের স্বার্থের সাথে সম্পর্কিত, পাওয়ার ট্রান্সমিশন, পাওয়ার সাপ্লাই এবং একাধিক ব্যবহারকারী। the inspection must be carried out in accordance with SD109 "Inspection Regulations for Electric Energy Measurement Devices" and DL / T448-2000 "Technical Management Regulations for Electricity Measurement Devices".

    ZXCT-H বর্তমান ট্রান্সফরমার ফিল্ড ক্যালিব্রেটরউন্নত পরীক্ষার প্রযুক্তি, বড় আকারের ইলেকট্রনিক সার্কিট ডিজাইনের উপর ভিত্তি করে এবং প্রাসঙ্গিক জাতীয় বিধি মেনে তৈরি করা হয়েছে।এটি উচ্চ কাজের তীব্রতা এবং ক্লান্তিকর অপারেশন সঙ্গে বর্তমান ট্রান্সফরমার এবং ভোল্টেজ ট্রান্সফরমার অন সাইট যাচাইকরণ সমস্যা সমাধান.

বৈশিষ্ট্য

1এই যন্ত্রটিতে বর্তমান ট্রান্সফরমার ত্রুটি পরিমাপের জন্য একটি পুনরাবৃত্তিমূলক পদ্ধতিও রয়েছে, যা পরিমাপ ডিভাইসের সাইটের যাচাইয়ের জন্য সুবিধাজনক।

2বর্তমান ট্রান্সফরমারগুলির অন-সাইট যাচাইকরণের জন্য স্ট্যান্ডার্ড বর্তমান ট্রান্সফরমার, বর্তমান বৃদ্ধিকারী, লোড বক্স, ভোল্টেজ নিয়ন্ত্রণ বক্স এবং উচ্চ-বর্তমানের কন্ডাক্টরগুলির প্রয়োজন হয় না।এটি বর্তমান ট্রান্সফরমার যাচাইকরণ অর্জন করতে অত্যন্ত সহজ পরীক্ষা তারের এবং অপারেশন ব্যবহার করে, কাজকে ব্যাপকভাবে হ্রাস করে কাজের তীব্রতা এবং কার্যকারিতা উন্নত হয়, যা ট্রান্সফরমারগুলির সাইটে যাচাইয়ের জন্য সুবিধাজনক।

3. যন্ত্রটি একটি স্ট্যান্ডার্ড ভোল্টেজ ট্রান্সফরমার রয়েছে যা পরিমাপ করা বর্তমান ট্রান্সফরমারের একই রূপান্তর অনুপাতের সমতুল্য। এর নির্ভুলতা 0.05 স্তরে পৌঁছতে পারে,এবং পরিমাপ করা বর্তমান ট্রান্সফরমারের রূপান্তর অনুপাত এবং নো-লোড ত্রুটি সঠিকভাবে পরিমাপ করা যেতে পারেতারপর ট্রান্সফরমারের ত্রুটি গণনা করার জন্য প্রতিবন্ধকতা এবং প্রবেশের পরীক্ষার ফলাফলগুলি একত্রিত করুন।

4. অন-সাইট পাওয়ার ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক বিকিরণ এবং সিরিজ হস্তক্ষেপ প্রতিরোধ করতে পাওয়ার ফ্রিকোয়েন্সি কাছাকাছি বিভিন্ন ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই পরীক্ষা গ্রহণ করুন।

5. বিস্তৃত পরিমাপ পরিসীমা, 5A / 5A ~ 25000A / 5A বা 5A / 1A ~ 6300A / 1A পৌঁছাতে পারে।

6. বর্তমান ট্রান্সফরমার রূপান্তর অনুপাত এবং মাধ্যমিক ঘূর্ণন অভ্যন্তরীণ প্রতিরোধের পরীক্ষা ফাংশন সঙ্গে।

7. মানবিক ইন্টারফেস এবং অপারেশন ডিজাইনের সাথে 800 × 600 উচ্চ-রেজোলিউশন বড়-স্ক্রিনের রঙের তরল স্ফটিক প্রদর্শন গ্রহণ করুন এবং অপারেশনকে সহায়তা করার জন্য টাচ স্ক্রিনটি ব্যবহার করুন,অপারেশন আরো সুবিধাজনক এবং দ্রুত করে তোলে.

8সুনির্দিষ্ট সফটওয়্যার অ্যালগরিদম ব্যবহার করে পরিমাপ তথ্যের নির্ভুলতা আরও উন্নত করা হয়।

9এটিতে বহিরাগত তারের অবস্থা বিচার করার বুদ্ধি রয়েছে এবং তারের ত্রুটি, রূপান্তর অনুপাত, মেরুতা ত্রুটি ইত্যাদি প্রম্পট করে।

10. স্বয়ংক্রিয়ভাবে পরীক্ষার তথ্য ঘূর্ণায়মান এবং বিচার করুন যদি এটি সহনশীলতা বাইরে হয়।অনুমোদনের বাইরে তথ্য কমলা রঙের প্রদর্শিত হয় এবং অনুমোদনের বাইরে তথ্য উইন্ডোর নীচের ডানদিকে প্রদর্শিত হয়.

11. সরাসরি অন সাইট যাচাইকরণের সিদ্ধান্ত, যোগ্যতা বা অসহিষ্ণুতা।

12বড় আকারের মেমরিতে এক হাজার ফিল্ড টেস্টের তথ্য সংরক্ষণ করা যায়।

13. প্রিন্ট তথ্য সার্টিফিকেট কম্পিউটার সংযোগ করতে RS232 বা USB ইন্টারফেস ব্যবহার করুন.

14. ইঞ্জিনিয়ারিং প্লাস্টিকের ছাঁচ শ্যাসি ব্যবহার করা হয় সাইটে অপারেটর এবং সরঞ্জাম নিরাপত্তা নিশ্চিত করতে শক এবং চাপ প্রতিরোধ করতে।

প্রযুক্তিগত সূচক

1. বর্তমান ট্রান্সফরমার ত্রুটি পরিমাপ বিভাগ

1) সামগ্রিক নির্ভুলতাঃ পরিমাপ করা বর্তমান ট্রান্সফরমারের ত্রুটি সীমার 1/3

2) পরীক্ষার পরিসীমাঃ 5A / 5A ~ 25000A / 5A বা 5A / 1A ~ 6300A / 1A

দ্রষ্টব্যঃ 1A এর একটি সেকেন্ডারি বর্তমানের সাথে বর্তমান ট্রান্সফরমারটি 31500A / 1A তে রূপান্তর করা যেতে পারে সমান-অ্যাম্পের ঘূর্ণন পরিমাপের পদ্ধতি দ্বারা।ট্রান্সফরমারের বর্তমান অনুপাতের জন্য টেবিলে প্রদর্শিত নয় এমন অন্যান্য পরীক্ষার পদ্ধতিগুলি নিম্নরূপঃ:

বর্তমান ট্রান্সফরমার পরীক্ষা করার জন্য সমান এম্পের-টার্ন পদ্ধতি ব্যবহার করুন, উদাহরণস্বরূপঃ আপনি 1000A / 5A ট্রান্সফরমার পরীক্ষা করতে হবে,দয়া করে বর্তমান ট্রান্সফরমার দুটি ঘূর্ণন মাধ্যমে পরিমাপের পরীক্ষা তারের পাস, এবং তারপরে পরীক্ষা করুন একটি ইনপুট বর্তমান মাত্র 500A। এই পরীক্ষার পদ্ধতিটি ট্রান্সফরমার পরীক্ষার ডেটার বৈধতা প্রভাবিত করে না।

একইভাবে, অন্যান্য রূপান্তর অনুপাত নিম্নলিখিত প্রক্রিয়াকরণ পদ্ধতি ব্যবহার করেঃ

3) পরীক্ষিত বর্তমান ট্রান্সফরমারের কাজের পরিসীমাঃ 1% ∼ 200%

৪) সেকেন্ডারি লোডঃ ২.৫ ভিএ ∙ ৩০০ ভিএ, সিওএসফ = ০.১ ∙ ১0

5) পরীক্ষিত বর্তমান ট্রান্সফরমারের নির্ভুলতার পরিসীমাঃ 1.0০।5, ০.৫ এস, ০.২ এবং ০.২ এস

6) প্রতিরোধ / প্রবেশযোগ্যতা পরিমাপের ত্রুটিঃ ≤5.0%

7) পরিমাপ পরিসীমাঃ R: 0.00Ω ️ 20.0Ω

Y: ০.০০০ এমএস ০.১০.০ এমএস

2. ভোল্টেজ ট্রান্সফরমার ক্যালিব্রেটরের অংশ

1) মৌলিক ভুলঃ

a. ইন-ফেজ উপাদানঃ

2. ভোল্টেজ ট্রান্সফরমার ক্যালিব্রেটরের অংশ

1) মৌলিক ভুলঃ

a. ইন-ফেজ উপাদানঃ X = (X × 2% + Y × 2% 2 শব্দ)

Y = (X × 2% + Y × 2% 5 শব্দ)

যন্ত্রের 'এক্স', 'ওয়াই' প্রদর্শিত মান

"5 শব্দ" - যন্ত্রের কোয়ান্টাইজেশন ত্রুটি

b. শতাংশ টেবিলঃ স্তর ১

c. পরিমাপ পরিসীমাঃ f: 0.0000% ₹ 200.0%

Δ: ০.০০০ ′ ₹৯৯.৯ ′

3যন্ত্রের শক্তি খরচঃ ২০ ভিএ

4যন্ত্রের নির্ভুলতা স্তরঃ 0.05S স্তর

5সর্বোচ্চ বাইরের মাত্রাঃ ৪৬০ × ৩৭৫ × ১৮৩ মিমি

6ওজনঃ ১০.০ কেজি

পরীক্ষার ক্ষেত্রে




কোম্পানির পরিচয়
উহান জিডিজেডএক্স পাওয়ার ইকুইপমেন্ট কোং লিমিটেড।এটি পাওয়ার টেস্টিং সরঞ্জাম প্রস্তুতকারক, যা ডিজাইন, উত্পাদন এবং বিক্রয়কে একীভূত করে, বিভিন্ন শক্তি ব্যবহারকারীদের জন্য উচ্চ-ভোল্টেজ টেস্টিং এবং বৈদ্যুতিক পরীক্ষার পরিষেবাগুলির জন্য সম্পূর্ণ সমাধান সরবরাহ করে।প্রধান পণ্যগুলির মধ্যে রয়েছেঃ:এসি সিরিজের রেজোনেন্স টেস্টিং ডিভাইস, উচ্চ ভোল্টেজ টেস্টিং ডিভাইস, ট্রান্সফরমার টেস্টিং ডিভাইস, সেকেন্ডারি সুরক্ষা / সুইচ টেস্টিং ডিভাইস, ক্যাবল ত্রুটি পরীক্ষক, আটক পরীক্ষার সরঞ্জাম,পাওয়ার মিটারিং সরঞ্জাম, স্ট্যান্ডার্ড সোর্স সিরিজ ইত্যাদি। অনেক ধরনের পণ্য এবং সম্পূর্ণ মডেল আছে।

সার্ভিস এবং ওয়ারেন্টি
সেবা
* পেশাদার পরামর্শ পরিষেবা প্রদান; গ্রাহকের প্রশ্নের উত্তর দেওয়ার জন্য নিবেদিত বিক্রেতা এবং পেশাদার প্রযুক্তিগত প্রকৌশলী।
* গ্রাহককে হাতে থাকা পণ্য সম্পর্কে বিস্তারিত তথ্য দিতে হবে।
* যুক্তিসঙ্গত মূল্য, আমরা বিশ্বাস করি আমাদের গ্রাহকরা যা দিয়েছেন তার মূল্য পাবে। উদ্ধৃতি স্ট্যাম্প এবং ম্যানেজার দ্বারা নিশ্চিত।
* গ্রাহকদের স্বাগতম।
* উভয় পক্ষের স্বাক্ষরিত চুক্তি এবং প্রযুক্তিগত চুক্তি।
* বিশ্বাসযোগ্য হতে হবে, প্রয়োজনীয়তা মেনে চলতে হবে এবং স্বাক্ষরিত চুক্তি ও প্রযুক্তিগত চুক্তির সফল বাস্তবায়ন নিশ্চিত করতে হবে।
* যোগাযোগের দিকে মনোনিবেশ করুন, ব্যবহারকারীদের সাথে সক্রিয়ভাবে যোগাযোগ করুন, ব্যবহারকারীর প্রশ্ন এবং সময়সূচী নোট করুন, প্রয়োজনীয় প্রযুক্তিগত সহায়তা প্রদান করুন।
* দ্রুত এবং দক্ষতার সাথে কাজ করুন, বিতরণ, ইনস্টলেশন, ডিবাগিং, প্রশিক্ষণ এবং অন্যান্য ক্ষেত্রে পেশাদার।
গ্যারান্টি
* আমরা 100% গ্রাহক সন্তুষ্টি বজায় রাখি, দয়া করে আমাদের প্রতিক্রিয়া দিন যদি আপনি পণ্যের সাথে কিছু ভুল পড়ে থাকেন, আমরা এটি আপনার জন্য ঠিক করব।
* আমাদের পণ্যগুলির এক বছরের ওয়ারেন্টি এবং আজীবন প্রযুক্তিগত সহায়তা রয়েছে।
* গ্রাহকের কাছ থেকে সমস্যা প্রতিক্রিয়া হলে 24 ঘন্টার মধ্যে সমাধান সরবরাহ করুন।

প্যাকিং এবং শিপিং
(১) আমরা আপনার পেমেন্ট নিশ্চিতকরণের প্রাপ্তির পর ৫-২০ কার্যদিবসের মধ্যে পণ্যগুলি প্রেরণ করব।
(২) সমস্ত পণ্যগুলি একটি শক্তিশালী কার্টন বা কাঠের বাক্সে ভালভাবে প্যাক করা হবে যাতে পণ্যগুলি নিরাপদে পৌঁছতে পারে।
(3) এক্সপ্রেস, সমুদ্র মালবাহী, রেলওয়ে ইত্যাদি সহ একাধিক শিপিং পদ্ধতি আপনার পছন্দের জন্য, প্রতিযোগিতামূলক শিপিং পদ্ধতি আপনাকে পরামর্শ দেওয়া হবে।
(৪) আপনি যদি নিজের স্পেডারের সাথে যান, তাহলে আমরা আপনাকে কাস্টমস ক্লিয়ারেন্সের জন্য প্রয়োজনীয় সমস্ত নথি সরবরাহ করব।
(5) শিপিংয়ের পরে, আমরা পণ্যগুলি ভালভাবে গ্রহণ না হওয়া পর্যন্ত আমরা মনোযোগী থাকব।
যদি আপনার বিস্তারিত স্পেসিফিকেশন প্রয়োজন হয়, দয়া করে আমাদের সাথে যোগাযোগ করুন।
