সমাজের উন্নতির সাথে সাথে, বিদ্যুতের ব্যবহারের নিরাপত্তা এবং নির্ভরযোগ্যতার জন্য মানুষের চাহিদা বাড়ছে। উচ্চ ভোল্টেজ সার্কিট ব্রেকারগুলি পাওয়ার সিস্টেমে নিয়ন্ত্রণ এবং সুরক্ষার দ্বৈত দায়িত্ব পালন করে এবং তাদের কর্মক্ষমতা সরাসরি পাওয়ার সিস্টেমের নিরাপদ কার্যকারিতা প্রভাবিত করে। যান্ত্রিক বৈশিষ্ট্য প্যারামিটারগুলি সার্কিট ব্রেকারের কর্মক্ষমতা বিচার করার জন্য গুরুত্বপূর্ণ প্যারামিটারগুলির মধ্যে একটি। এই যন্ত্রটি সর্বশেষ "উচ্চ ভোল্টেজ এসি সার্কিট ব্রেকার" GB1984-2003-কে ডিজাইন ব্লুপ্রিন্ট হিসাবে গ্রহণ করে, চীনা পাওয়ার ইন্ডাস্ট্রি স্ট্যান্ডার্ড "উচ্চ ভোল্টেজ পরীক্ষার সরঞ্জামের জন্য সাধারণ প্রযুক্তিগত শর্তাবলী" পার্ট 3, DL/T846.3-2004-কে ডিজাইন ভিত্তি হিসাবে উল্লেখ করে। এটি বিভিন্ন সার্কিট ব্রেকারের গতিশীল বিশ্লেষণের সুবিধা প্রদান করে এবং নিম্ন তেল, উচ্চ তেল, ভ্যাকুয়াম এবং সালফার হেক্সাfluoride-এর মতো উচ্চ-ভোল্টেজ সার্কিট ব্রেকারের যান্ত্রিক এবং গতিশীল বৈশিষ্ট্যগুলি সঠিকভাবে পরিমাপ করতে পারে।

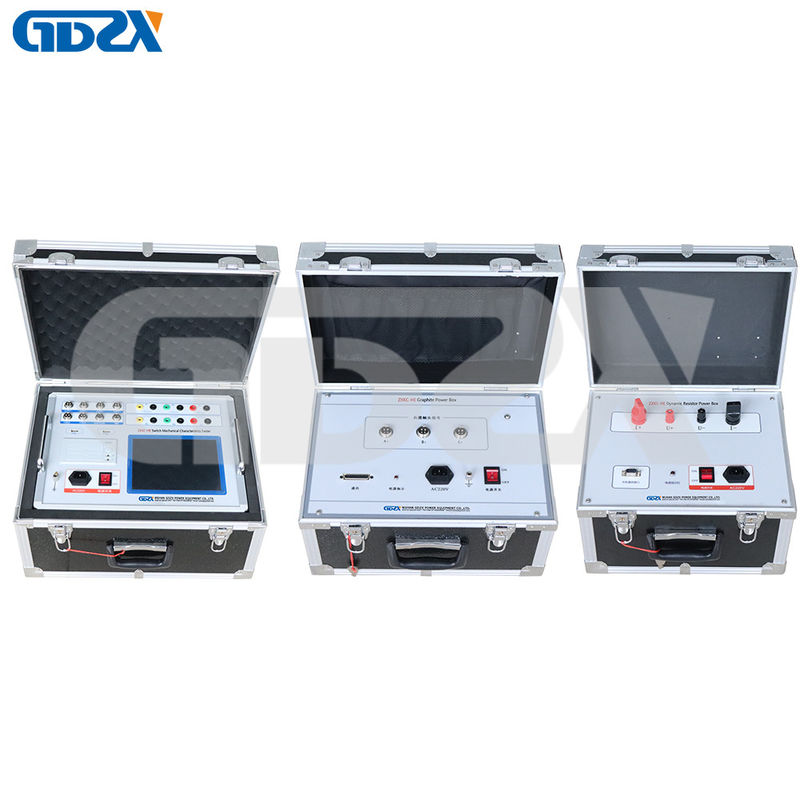

1. এই যন্ত্রটি একটি এম্বেডেড ইন্ডাস্ট্রিয়াল কম্পিউটার, যা CortexTM-A8 ভিত্তিক একটি মাদারবোর্ড, 1GHz এর প্রধান ফ্রিকোয়েন্সি, 1GB ফ্ল্যাশ মেমরি এবং মাত্র 16 সেকেন্ডের দ্রুত স্টার্টআপ গতি সহ। 8.4 ইঞ্চি রঙের বড় স্ক্রিন, উইন্ডোজ অপারেটিং সিস্টেম, ব্যবহারকারী-বান্ধব অপারেশন ইন্টারফেস, টাচ স্ক্রিন, চীনা এবং ইংরেজি ইনপুট সমর্থন করে, যা সাইটের অপারেটরদের ব্যবহারের জন্য সুবিধাজনক।

2. উচ্চ গতির থার্মাল প্রিন্টার, যা সাইটে পরীক্ষার ডেটা প্রিন্ট করার জন্য সুবিধাজনক।

3. মেশিনের ভিতরে সমন্বিত অপারেটিং পাওয়ার সাপ্লাই সাইটে সেকেন্ডারি পাওয়ার সাপ্লাইয়ের প্রয়োজনীয়তা দূর করে, যা ব্যবহার করা সহজ এবং দ্রুত করে তোলে। 20A কারেন্ট সহ DC10~260V নিয়মিত পাওয়ার সাপ্লাই প্রদান করতে পারে। ইচ্ছামত খোলা এবং বন্ধ কয়েলের অ্যাকশন ভোল্টেজ মান সেট করুন এবং সার্কিট ব্রেকারের উপর কম ভোল্টেজ অ্যাকশন পরীক্ষা চালান।

4. লিনিয়ার সেন্সর, রোটারি সেন্সর, ইউনিভার্সাল সেন্সর, ব্র্যাকেট এবং ডেডিকেটেড ফিক্সড মাল্টিফাংশনাল সংযোগকারীগুলির সাথে সজ্জিত, যা ইনস্টলেশনকে অত্যন্ত সুবিধাজনক এবং সহজ করে তোলে।

5. দেশীয় এবং আন্তর্জাতিকভাবে উৎপাদিত SF6 সুইচ, GIS সমন্বিত সরঞ্জাম, ভ্যাকুয়াম সুইচ এবং তেল সুইচের সমস্ত মডেলের জন্য উপযুক্ত।

6. সমস্ত ডেটা এবং গ্রাফ পেতে একবার সুইচটি পরিচালনা করুন।

7. হোস্ট 30000 সেট বর্তমান পরীক্ষার ডেটা সংরক্ষণ করতে পারে (মেমরি কার্ড প্রসারিতযোগ্য), সংরক্ষণাগারের জন্য একটি অভ্যন্তরীণ রিয়েল-টাইম ঘড়ি সহ।

8. একটি USB ড্রাইভ ইন্টারফেসের সাথে সজ্জিত, ডেটা সরাসরি USB ড্রাইভে সংরক্ষণ করা যেতে পারে এবং বিশ্লেষণ এবং সংরক্ষণের জন্য কম্পিউটারে আপলোড করা যেতে পারে।

9. এটি একযোগে 12টি মেটাল কন্টাক্ট ফ্র্যাকচার, 6টি প্রধান ফ্র্যাকচার, 6টি সহায়ক ফ্র্যাকচার এবং 3টি গ্রাফাইট ফ্র্যাকচার পরিমাপ করতে পারে।

10. এনভেলপ লাইন রয়েছে, যা বিশ্লেষণ এবং তুলনা করার জন্য একাধিক সুইচ (2-10) দ্বারা পরীক্ষিত মানগুলির উপর ভিত্তি করে স্ট্যান্ডার্ড এনভেলপ লাইন তৈরি করে, সেইসাথে সুইচ কম্পন ফ্রিকোয়েন্সি বিশ্লেষণের জন্য।

11. অভ্যন্তরীণ অ্যান্টি-হস্তক্ষেপ সার্কিট একটি 500KV সাবস্টেশনে নির্ভরযোগ্য ব্যবহারের জন্য উপযুক্ত।

শর্তাবলীর সংজ্ঞা

1. তিন-ফেজ ভিন্ন সময়কাল: সুইচের তিনটি পর্যায়ের খোলা (বন্ধ) সময়ের মধ্যে সর্বাধিক এবং সর্বনিম্ন পার্থক্যকে বোঝায়।

2. একই পর্যায়ে এবং ভিন্ন সময়কাল: একই পর্যায়ে ছয় বা তার বেশি ফ্র্যাকচারের সাথে সুইচগুলির খোলা (বন্ধ) সময়ের পার্থক্যকে বোঝায়।

3. বাউন্সিং টাইম: সুইচের গতিশীল এবং স্ট্যাটিক কন্টাক্টগুলির বন্ধ হওয়ার সময় ঘটে যাওয়া সমস্ত কন্টাক্ট এবং বিভাজনগুলির (যেমন বাউন্সিং) ক্রমবর্ধমান সময়ের মানকে বোঝায় (অর্থাৎ, প্রথম কন্টাক্ট এবং সম্পূর্ণ কন্টাক্টের মধ্যে সময়)।

4. ওপেনিং টাইম: বন্ধ অবস্থানে সার্কিট ব্রেকার খোলা এবং ট্রিগার হওয়ার মুহূর্ত এবং প্রতিটি পোলের সমস্ত আর্ক কন্টাক্ট আলাদা হওয়ার মধ্যে সময়ের ব্যবধান।

5. ক্লোজিং টাইম: সার্কিট ব্রেকারটি খোলা অবস্থানে থাকার মুহূর্ত এবং পোলগুলির সমস্ত কন্টাক্ট সার্কিট ব্রেকারের সাথে যোগাযোগ করার মুহূর্তের মধ্যে সময়ের ব্যবধান।

6. পুনরায় ক্লোজিং টাইম: পুনরায় ক্লোজিং চক্রের সময়, ওপেনিং টাইমের শুরু এবং সমস্ত পোল কন্টাক্টগুলি সংযোগে আসার সময়ের মধ্যে সময়ের ব্যবধান।

7. কঠোর খোলা (বন্ধ) গতি: যখন সুইচের মুভিং কন্টাক্ট স্ট্যাটিক কন্টাক্টের সাথে যোগাযোগ করে তখন একটি নির্দিষ্ট সময় বা দূরত্বের মধ্যে গড় গতিকে বোঝায়। উদাহরণস্বরূপ, 10ms, খোলার জন্য, এটি খোলার পরে 10ms এর মধ্যে গড় গতিকে বোঝায় এবং বন্ধ করার জন্য, এটি বন্ধ হওয়ার আগে 10ms এর মধ্যে গড় গতিকে বোঝায়।

8. ওপেনিং দূরত্ব: সুইচটি খোলার অবস্থা থেকে সেই মুহূর্তে দূরত্বকে বোঝায় যখন মুভিং কন্টাক্ট এবং স্থির কন্টাক্ট সবেমাত্র যোগাযোগে আসে।

9. খোলার (বন্ধ) সর্বোচ্চ গতি: খোলার (বন্ধ) তাৎক্ষণিক গতির সর্বোচ্চ মানকে বোঝায়। সাধারণভাবে বলতে গেলে, এই মানটি সেই বিভাগে প্রদর্শিত হবে যেখানে সুইচটি সবেমাত্র খোলা বা বন্ধ হয়েছে। এটি গতি এবং ভ্রমণ বক্ররেখা থেকে বিচার করা যেতে পারে।

10. খোলার (বন্ধ) গড় গতি: পুরো অপারেশন প্রক্রিয়ার সময় সুইচের কন্টাক্টের ভ্রমণ এবং সময়ের অনুপাতকে বোঝায়।
